Linii electrice subterane 0,4 kV

Dupa noile reglementari, in zonele urbane, toate liniile electrice, ce se vor construii, vor fi de tip LES, adica linii electrice subterane. Aceste linii prezinta cateva avantaje, spre deosebire de liniile electrice aeriene .

1- Siguranta in functionare mult mai mare

2- Exploatare mai simpla

3- Ofera o tehnica a securitatii in munca mult mai mare

4- Un grad estetic ridicat

Pe langa aceste avantaj, trebuie sa recunoastem ca sunt si cateva inconveniente:

1- Detectarea defectului se face mult mai greu, prin procedee de localizare defect, cu laborator PRAM si echipa specializata in defectoscopie.

Cablurile folosite la realizarea liniilor electrice subterane, poti fi: Cabluri electrice armate sau nearmate, cu izolatie din PVC.

Cablurile armate se folosesc in locurile unde exista posibilitatea lovirilor, deci pentru o protectie marita.

In zonele de traversare rauri sau drumuri, pentru o protectie marita, se foloseste teava metalica sau pvc.

Simbolizarea cablurilor, pe care o gasiti intr-o forma completa intr-un alt articol de pe site-ul nostru, este urmatoarea:

A- Conductoare din Aluminiu

H- Izolatie de hartie impregnata

Y- Izolatie din PVC sau polietilena

P- Manta de plumb

Ab- Armatura din Benzi de otel

I- Invelis exterior de iuta

2X – Izolatie de polietilena reticulara

S- Ecran de fire de cupru

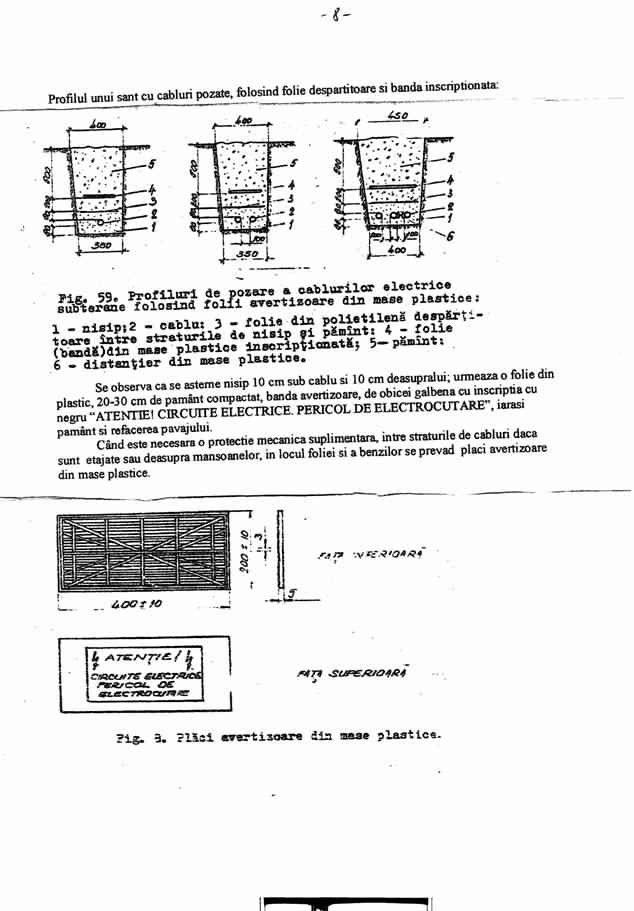

In imaginea de mai jos, regasiti un profil M, de pozare al cablului, subteran.
