– circuitele pentru iluminat vor fi separate de circuitele de prize;
– se admit doze centralizate comune pentru circuitele de iluminat, prize, comenzisi
semnalizari numai daca aceste circuite functioneaza la aceeiasi tensiune;
– se prevad circuite monofazate de iluminat pentru o putere totala instalata de maxim 3
kW si circuite trifazate pentru o putere totala instalata de maxim 8 kW;
– numarul total de corpuri de iluminat pe faza nu va depasi 30;
– aparatele de conectare folosite pentru circuitele electrice ale lampilor fluorescente vor
avea un curent nominal de minim 10 A.
– corpurile de alimentat se vor alimenta intre faza si nul; la partea filetata a duliei lampii
se va lega conducta nul, iar la borna de interior a duliei se va lega conducta de faza trecuta
prin intrerupator;
– circuitele pentru prizele de utilizare generala vor fi incarcate cu maxim 15 prize simple
sau duble;

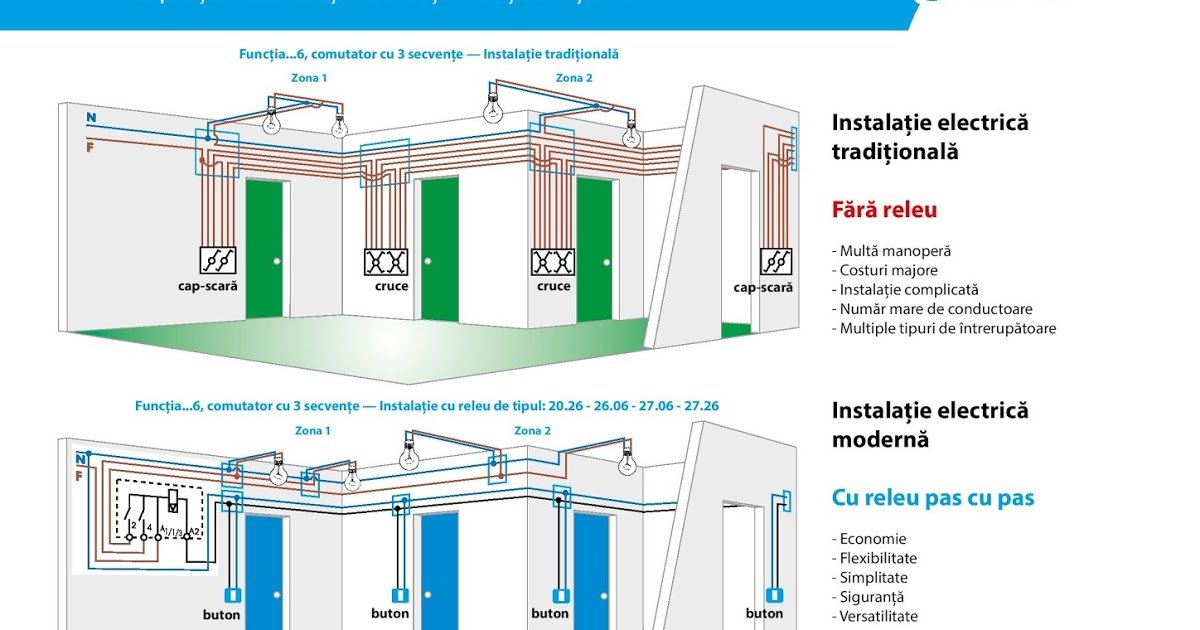

– intrerupatoarele, comutatoarele si butoanele pentru iluminat se vor lega numai pe
conducte de faza; inaltimea de montare va fi de 1,5 m de la nivelul pardoselii finite;
– prizele se vor monta la urmatoarele inaltimide la pardoseala finita:
a) la 1,2 m in incaperi pentru bai, grupuri sanitare;
b) peste 0,2 m in alte incaperi.
Intreruptoarele, comutatoarele si prizele se vor monta la minim 0,8 m de la elementele
metalice in legatura cu pamantul.
Corpurile de iluminat de orice tip vor fi alimentate numai intre faza si nul.
Dimensionarea circuitelor si coloanelor de iluminat si forta
Scop: alegerea in mod optim a sectiunii conductoarelor, a aparatelor de conectare si a celor de protectie astfel incat sa se satisfaca conditiile de stabilitate termica in regim permanent si de scurta durata la pornire, a receptorului sau grupului de receptoare electrice care trebuie alimentate.
Pasul 1. Curentul de calcul
– circuit receptor
unde
Ic – curentul de calcul
kI – coeficient de incarcare
PN – puterea nominala
h – randamentul
cosj – factorul de putere
U ‘ = Uf tensiunea de faza pentru receptoare monofazate
U ‘ = Ul tensiunea de linie pentru receptoarele bifazate
pentru receptoare trifazate
– circuit utilaj (trifazat)
unde
Pc – puterea ceruta
suma puterilor instalate pentru fiecare circuit afectate de coeficientul de cerere
Pasul 2. Curentul de pornire
IN – curentul nominal al motorului
Kp = 5 – 8 pentru motoare asincrone cu pornire directa
Kp = 1,7 – 2,7 pentru motoare cu pornire stea – triunghi
Kp = 1,1 – 1,3 pentru motoare cu pornire reostatica
Pasul 3. Curentul de varf
Ipmax – curentul de pornire al celui mai mare motor (receptor)
– suma curentilor de calcul mai putin circuitul cu Ipmax
Pasul 4. Alegerea sectiunii conductoarelor
curentul maxim admisibil al conductorului sa fie mai mare sau egal cu curentul de calcul si din tabelul 1 rezulta sectiunea conductorului.
Se verifica sectiunea conductorului (s) in regim de scurta durata la pornire:
jmaxadm=20 A/mm2 pentru conductoare din Al
jmaxadm=35 A/mm2 pentru conductoare din Cu
Tabelul 1
| Sectiunea conductorului [mm2] | Ima [A] pentru cablu cu conductoare din : | |
| Cu | Al | |
| 0,5 | 12 | – |
| 0,75 | 14 | – |
| 1 | 16 | – |
| 1,5 | 20 | – |
| 2,5 | 28 | 18 |
| 4 | 36 | 25 |
| 6 | 45 | 35 |
| 10 | 60 | 48 |
| 16 | 80 | 64 |
| 25 | 105 | 90 |
| 35 | 130 | 110 |
| 50 | 160 | 135 |
| 70 | 200 | 170 |
| 95 | 230 | 200 |
Pasul 5. Alegerea dispozitivelor de protectie
Solutia clasica este protectia la suprasarcina cu relee termice si la scurtcircuit cu sigurante fuzibile. Aceasta solutie se practica inca pe scara larga dar sunt si alte sisteme de protectie , electronice, presetabile, mult mai eficiente . Regulile dupa care se seteaza valorile acestor dispozitive sunt tot ca la cele clasice.
– La suprasarcina – relee termice-
IrT = IN
– La scurtcircuit – sigurante fuzibile-
INf >= Iv
– Verificarea (care asigura protectia coloanei sau circuitului)
INf <= 3 Imax adm = 3 jmax adm s
Pasul 6. Verificarea caderii de tensiune
Valorile caderilor de tensiune, in regim normal de functionare, fata de tensiunea nominala a retelei, trebuie sa fie de cel mult:
– cand alimentarea consumatorului se face din cofretul de bransament de joasa tensiune
– 3% pentru receptoarele din instalatiile de lumina
– 5% pentru restul receptoarelor
– cand alimentarea consumatorului se face din transformatorul sau centrala proprie
– 8% pentru receptoarele din instalatiile de lumina
– 10% pentru restul receptoarelor
– caderea de tensiune la pornire: max 12%
unde:
[1/Wm] conductivitatea conductoarelor alese
Un [V] tensiunea de linie nominala
Pk [W] puterea transportata pe tronsonul k
lk [m] lungimea tronsonului k
sk [m2] sectiunea conductorului de faza pe tronsonul k
